AMP320
Модель продукта:AMP320. Материал изделия:высокоточная гранитная структура. Точность измерения:MPE(Exy)≤(2.5+L/200) мкм; MPE(Ez)≤(5,0+L/200) мкм. Точность повторяемости:2 мкм. Увеличение:34X-220X. Поле зрения:7,2-1,1 мм. Рабочее расстояние:96 мм. Разрешение шкалы решетки:0,2 мкм. Размер изделия...
Описание
маркер
Модель продукта:AMP320.
Материал изделия:высокоточная гранитная структура.
Точность измерения:MPE(Exy)≤(2.5+L/200) мкм; MPE(Ez)≤(5,0+L/200) мкм.
Точность повторяемости:2 мкм.
Увеличение:34X-220X.
Поле зрения:7,2-1,1 мм.
Рабочее расстояние:96 мм.
Разрешение шкалы решетки:0,2 мкм.
Размер изделия:840X650X1710 мм.

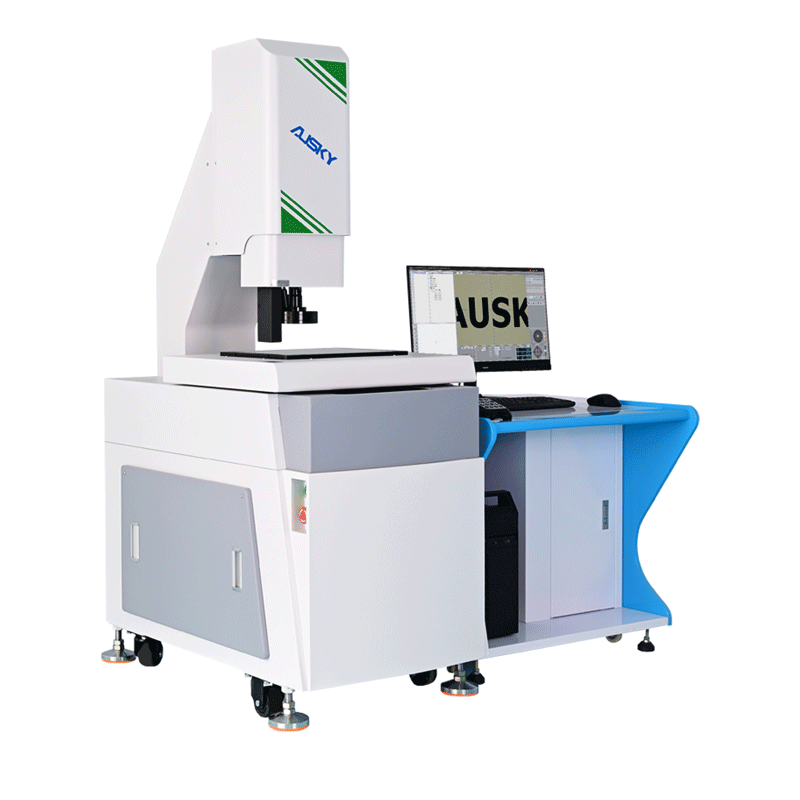

Описание продукта:Серия AMP320 представляет собой высокоточный полностью автоматический визуальный измерительный прибор с консольной конструкцией, разработанный для измерения GD&T, с трехосным автоматическим управлением. Оснащен цветной промышленной камерой высокого разрешения, автоматическим зум-объективом, коаксиальным источником света, точной оптической линейкой, высокоточным мраморным верстаком, высокопроизводительным оборудованием и эффективным измерительным программным обеспечением.
| параметр | Технические характеристики и показатели | ||||||
| модель | AMP320 | ||||||
| перемещение по оси XYZ（мм） | 300×200×200mm | ||||||
| Разрешение шкалы | 0.2 мкм | ||||||
| режим управления | управление джойстиком,Управление мышью и клавиатурой | ||||||
| Точность(мкм) | МПЭ(Exy)≤(3,0+Л/200)мкм; МПЭ(Ez)≤(5,0+Л/200)мкм | ||||||
| Повторяемость(мкм) | 2мкм | ||||||
| система визуализации | CCD | 1 / 2.7 '' Цветная цифровая камера промышленного класса с высоким разрешением разрешение:1280* 1024 | |||||
| линза | Высокоточный оптический зум-объектив，Оптическое увеличение:07X-4.5X | ||||||
| Увеличение изображения:34X-220X（22-дюймовый монитор） | |||||||
| увеличение | 0.7X | 1.0X | 2.0X | 3.0X | 4.0X | 4.5X | |
| FOV | 7.2*5.8 | 5.04*4.06 | 2.25*2.03 | 1.68*1.36 | 1.26*1.02 | 1.13*0.9 | |
| рабочее расстояние | 96mm | ||||||
| Система источника света | Контурный свет | LED параллельный контурный источник света | |||||
| Поверхностный свет | 5-кольцевой 8-зонный светодиодный кольцевой источник холодного света,Регулируемая яркость от 0 до 200 уровней. | ||||||
| несущий | 20кг | ||||||
| Габаритные размеры（mm） | 840×650×1710mm | ||||||
| масса（кг） | 550кг | ||||||
| источник питания | 220В AC 50 Гц | ||||||
| ※L — измеренная длина（mm） ※Увеличение является приблизительным и зависит от размера и разрешения вашего монитора. ※зрение（mm）=（диагональ*уровень*вертикальный） ※0,5X или 2X объектив на выбор，И может реализовать увеличение изображения:15X~110Xили68X~440X |
|||||||
| Дополнительные аксессуары 1.Набор датчиков:контактное измерение. 2.Лазерные датчики:бесконтактное измерение. 3.Опционально можно установить коаксиальный оптический объектив для измерения прозрачных и сильно отражающих продуктов. |
|||||||
